GCS 型低压抽出式开关柜

>>>产品概述

GCS 型低压抽出式开关柜(以下称装置)是原电力部、机械部联合设计，具有符合国情、性能指标较高等特点，能够适应电力市场发展需要并可与引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在上海经过了两部联合主持的鉴定。受到生产制造单位和电力使用部门的好评。电力工业部、机械工业部联合下发了（[1997]01 号）《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。当前，GCS型低压抽出式开关柜已被电力用户选用。

>>>适用范围

装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。

在大单机容量的发电厂，大规定石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的需要。

装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着、经济、合理、的原则设计的新型低压抽出式开关柜，产品具有分析、接通能力高、动热稳定性好、电气灵活、组合方便、系列性、结构新颖、防护等级高等特点，能够做为低压抽出式开关柜的换代产品使用。

装置符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等标准。

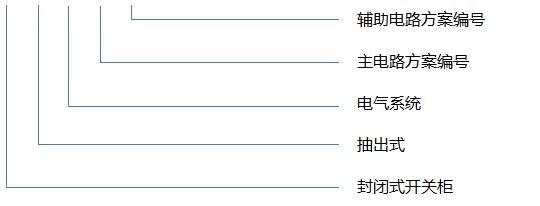

>>>型号及含义

>>>使用环境条件

• 周围空气温度：上限+40℃，下限-5℃，并且24h内其平均温度不高于+35℃；

• 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生凝露；

• 海拔高度：不超过2000m；

• 如果上述使用条件不能满足时，应与我司协商解决；

• 当本装置适用于海上石油钻采平台和核电站时，应另行签订协议；

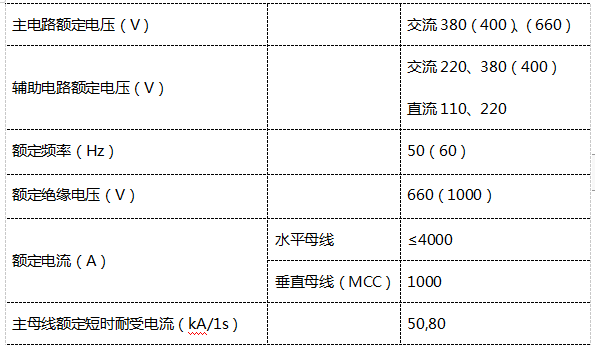

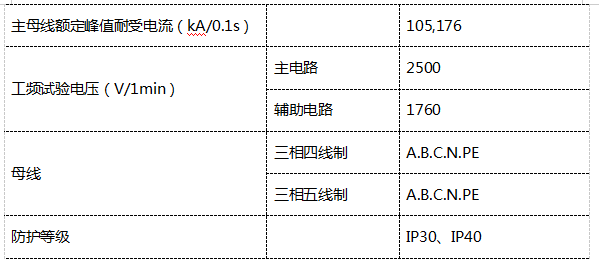

>>>主要参数

>>>装置特点

• 提高转接件的热容量，较大幅度的降低用于转接件的温升给插接件、电缆头、间隔板带来的附加温升；

• 功能单元之间、隔室之间的分隔清晰、，不因某一单元的故障而影响其它单元工作，使故障局限在范围；

• 母线平置式排列使装置的动热稳定性好，能承受80/176kA短路电流的冲击；

• MCC柜单柜的回路数量到22回，充分考虑大单机容量发电，石化系统等行业自动化电动机群的需要；

• 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便；

• 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在的数值，还可部分降低对元器件短路强度要求；

• 抽屉单元有足够数量的二次插接件（1单元及以上为32对，1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求；

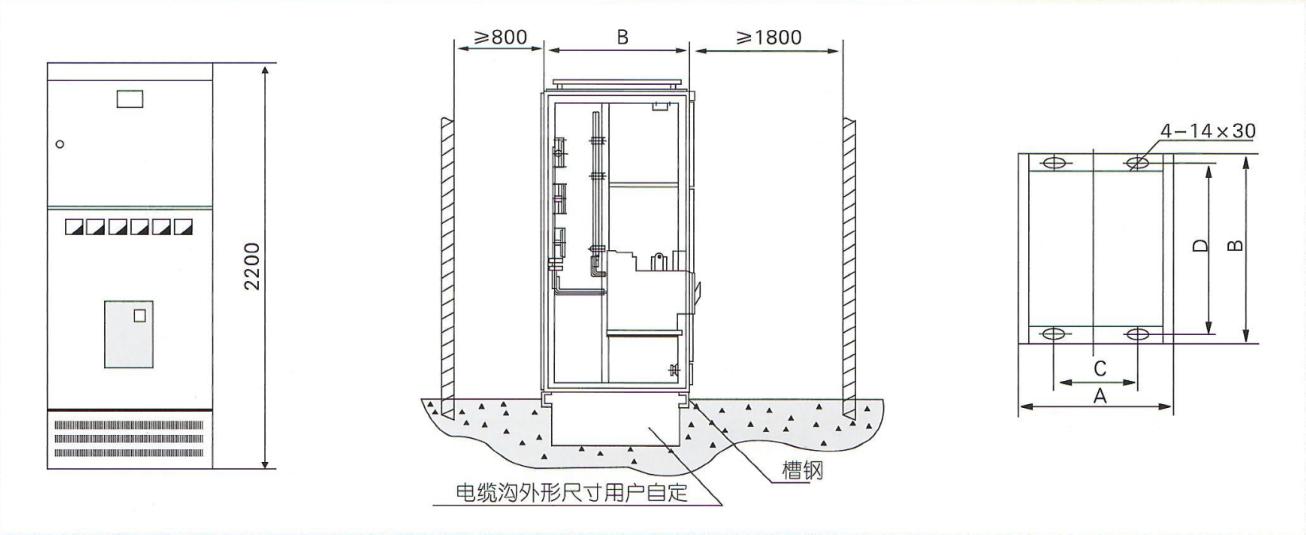

>>>安装示意图

• 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置

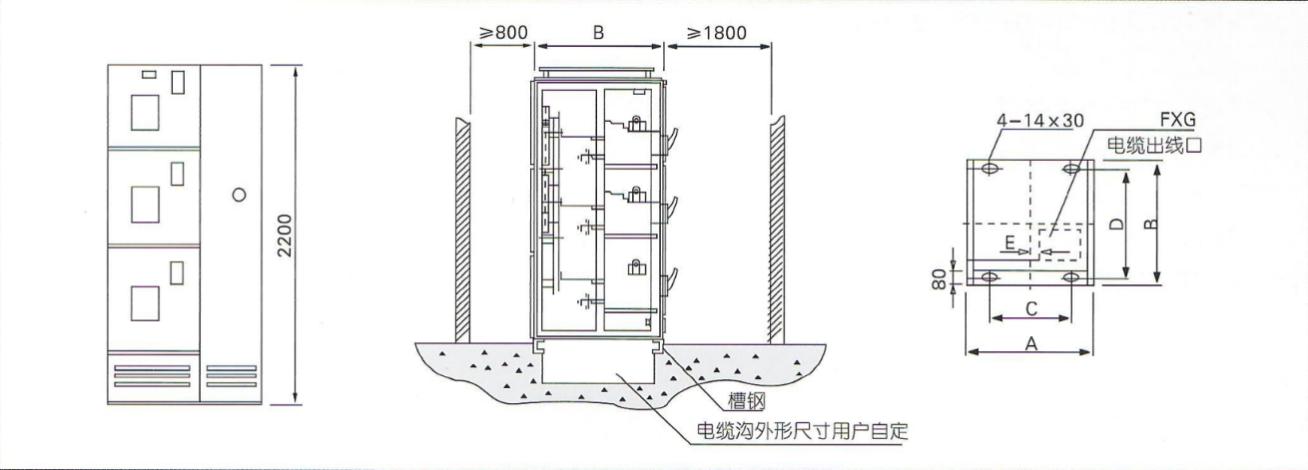

• PC柜安装示意图

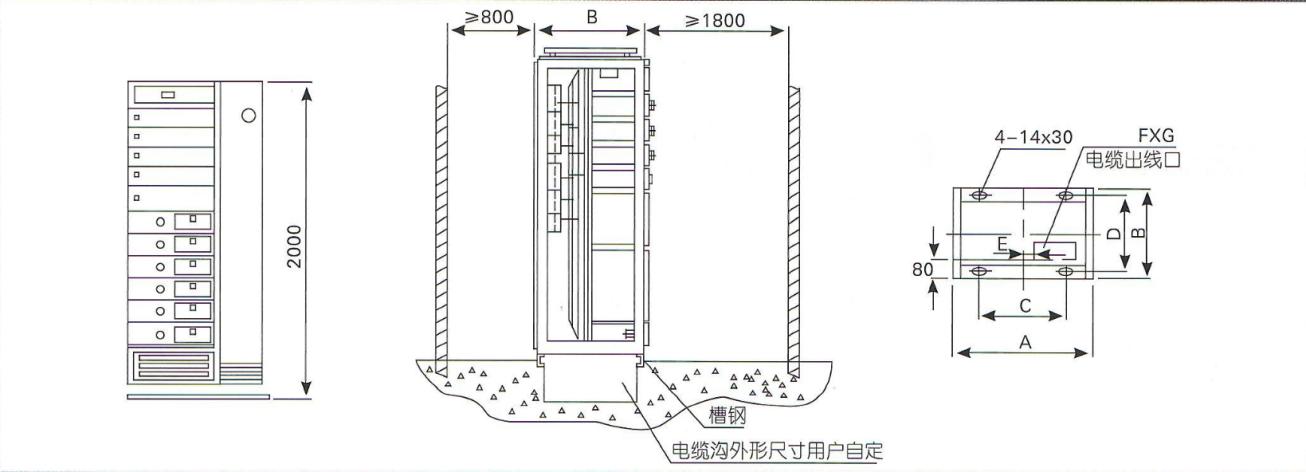

• MCCC柜安装示意图

>>>安装环境

设备安装前建筑工程应具备下列条件：

1. 屋顶、楼板施工完毕不得渗漏

2. 结束室内地面工作，室内沟道无积水、杂物

3. 预埋件及预留孔符合设计要求，预埋件应牢固

4. 门窗安装完毕

5.设备安装后不能再进行施工的装饰工作

设备安装时基础槽钢应满足下列条件：

1. 允许偏差应符合GB50171-92 的相关规定

2. 基础型钢安装后其顶部宜高出抹平地面 10mm，设备不宜与基础型钢焊死

3. 基础型钢应有明显的接地

4. 设备安装在震动场合，应按设计要求采取相应防震措施

>>>订货须知

• 一次回路方案及单线系统图；

• 二次回路原理图或接线图；

• 装置的排列图和配电室的平面布置图；

• 每个装置内所装各种电器设备的详细规格和数量；

• 提供水平母线的工作电流和短路电流，如不注明母线规格，则由制造厂选取；

• 提供每个回路的使用名称( 限制在10 个字以内) ，如不提供，制造厂仅供空白符号牌；

• 装置表面漆膜颜色，如果不注明，则由制造厂选定。
