XL-21型动力配电柜

>>>产品概述

XL-21型动力配电柜适用于发电厂、变电站、民用建筑及工矿企业等额定频率50Hz，额定电压380V，额定电流600A 以下三相交流系统，作为电能的转换、分配，或现场负荷就地操作控制之用。

>>>环境条件

• 户内使用，海拔高度不超过1000 米；如需户外使用需特别提出；

• 周围空气温度为-5℃~+40℃， 24 小时内平均温度不得高于+35℃，超过时，需要根据实际情况降容运行；

• 相对湿度在温度+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响，日平均值不大于，月平均值不大于90%；

• 水蒸汽日平均值不大于2.2*10-3Mpa，月平均值不大于1.8*10-3Mpa；

• 设备安装时与垂直面的倾斜度不超过5 度；

• 地震烈度不超过8 度；无经常性的剧烈振动；

• 周围空气应不受腐蚀性或可燃气体、水蒸气等的污染；

• 使用环境或有其它要求时需与制造厂协商。

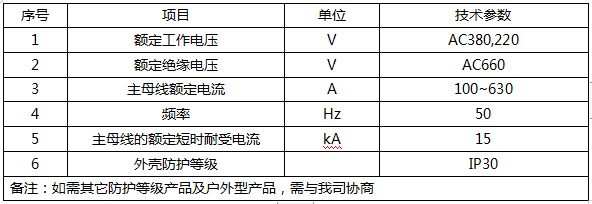

>>>参数

>>>结构特点

• 本配电柜柜体结构用冷轧板弯制焊接而成；

• 柜门可左开门亦可右开门，可采用单扇门设计亦可双扇门设计，一般柜宽≤700mm时，为单扇门设计；柜宽＞700mm时为双扇门设计；

• 柜门根据图纸要求，可安装电压表、电流表等测量仪表和操作元件、信号元件；

• 一般情况下，刀开关操作手柄安装在箱前右侧上部，塑壳断路器操作手柄为正面操作；

• 配电柜靠墙安装，进出线方式由项目现场条件而定，可上进上出，亦可上进下出；

• 如用户有要求，亦可在箱顶盖板上开进线敲落孔或加装母线室。本配电柜可单独成柜，或组合成柜。

① 主要功能分类：进线、馈电、电动机控制。

② 主要组成部分：柜体、柜门（可装仪表）、后封板、眉头、上进出线孔封板、母排、电器元件、母线夹板、绝缘支撑件、绝缘子、辅材等。

③ 操作方式：正面操作。

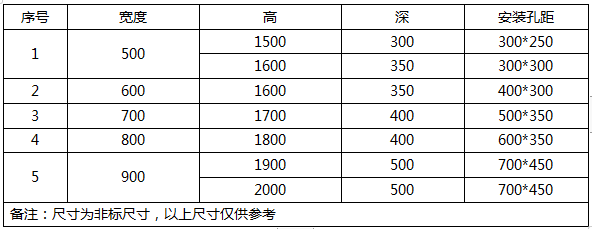

>>>外形尺寸

单位：mm

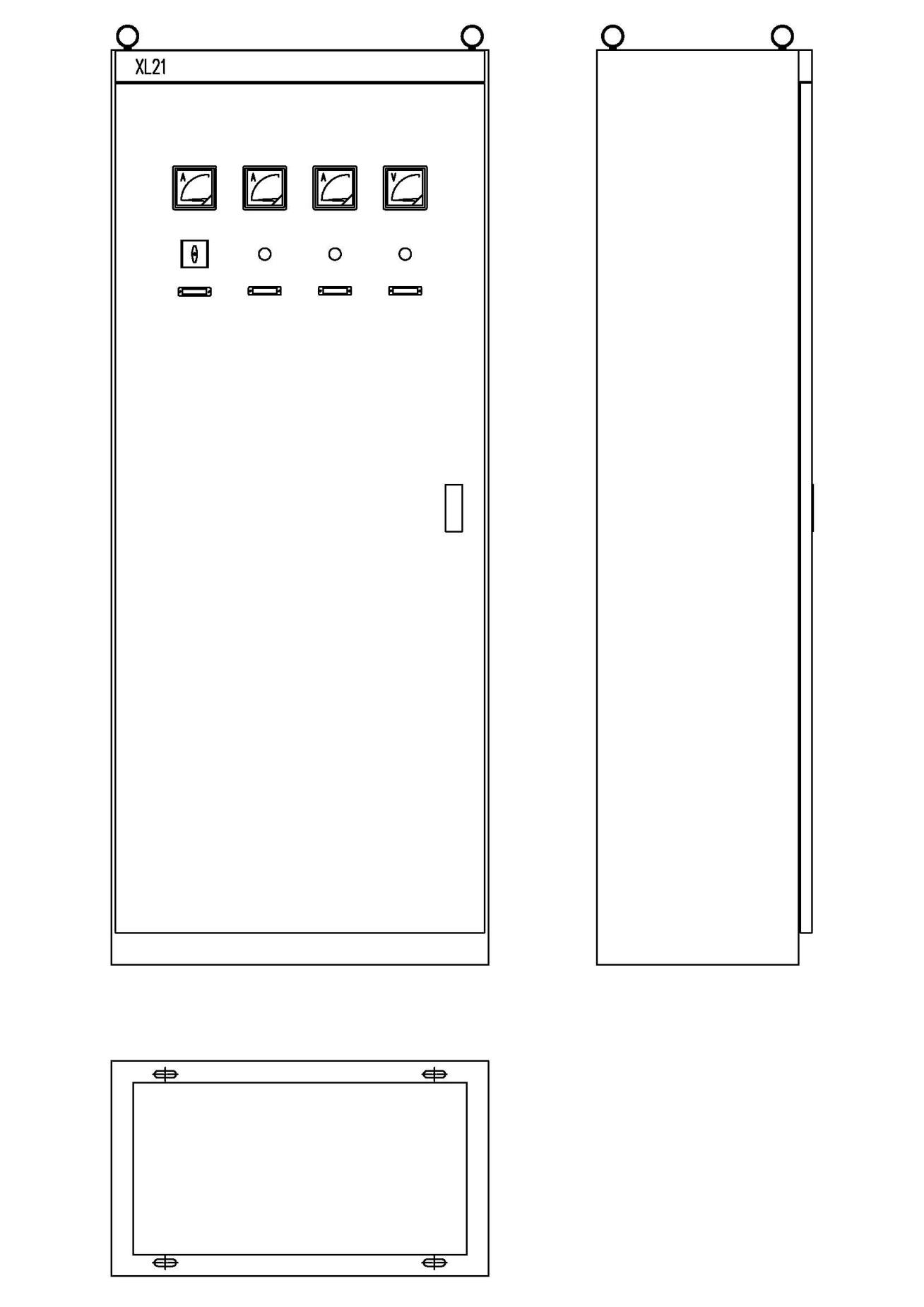

普通型

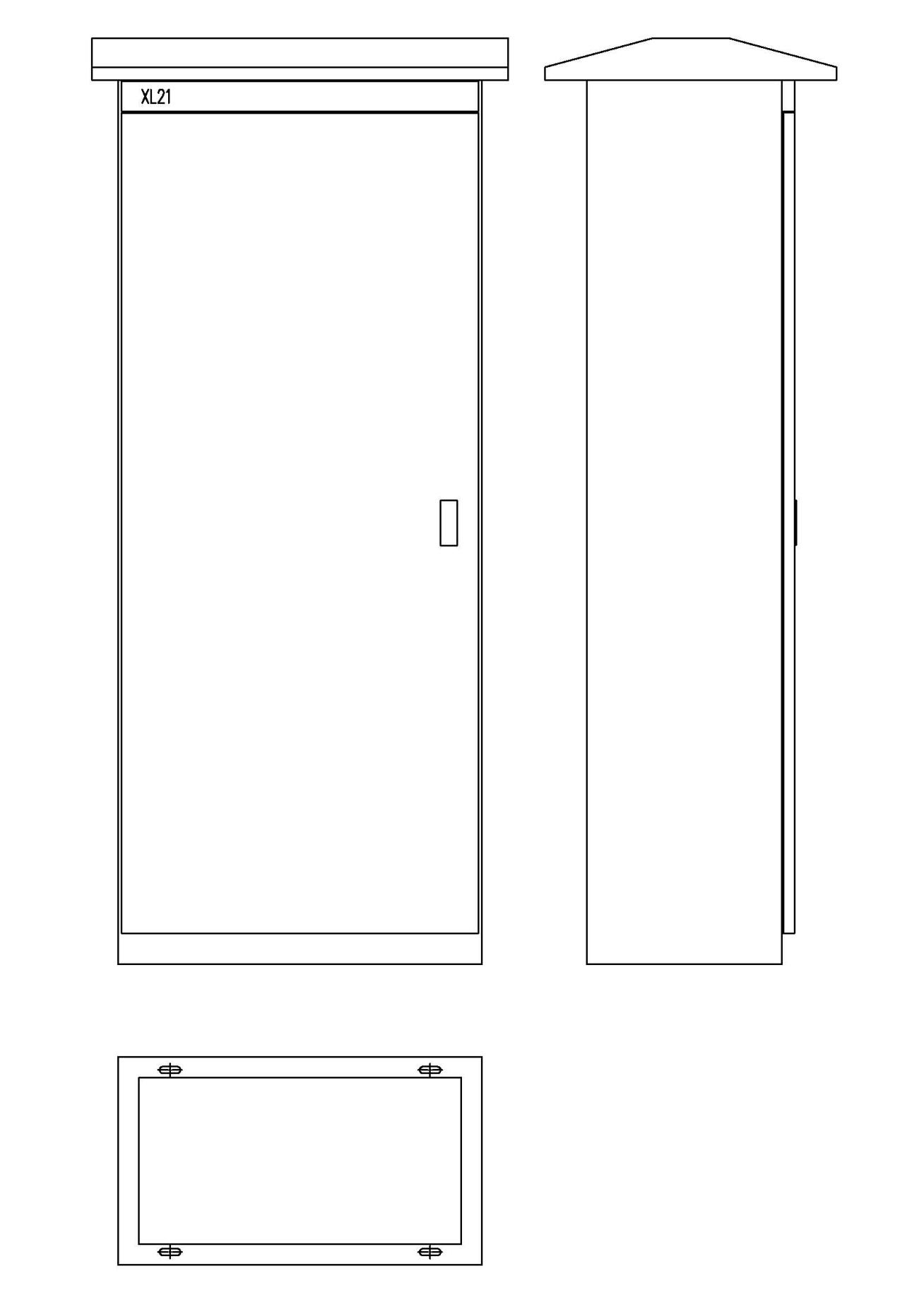

防雨型

>>>订货须知

• 一次回路方案及单线系统图；

• 二次回路原理图或接线图；

• 每个装置内所装各种电器设备的详细规格和数量；

• 提供每个回路的使用名称( 限制在10 个字以内) ，如不提供，制造厂仅供空白符号牌；

• 装置表面漆膜颜色，如果不注明，则由制造厂选定。
