预装式变电站

>>>产品概述

本产品符合GB17467《高低压预装式变电站》标准。适用于城市公共配电、路灯配电、工矿企业、市区建筑、住宅小区、油田码头、宾馆、公园及工地施工等，可实现环网或终端型供电方式。

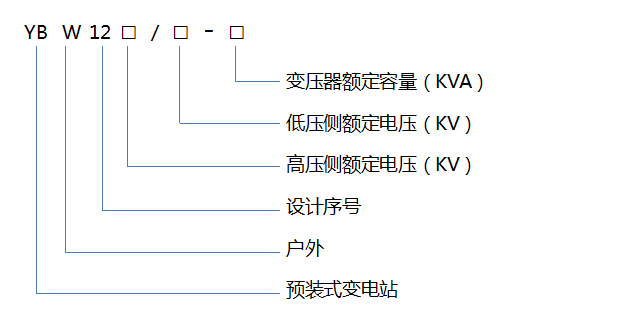

>>>型号及含义

>>>使用环境

• 海拔高低：≤1000m；

• 环境温度：-25℃+40℃；

• 温度：月平均气温+30℃，年平均去问+20℃；

• 相对湿度：日平均值不大于，月平均值不大于90%；

• 防震水平：水平加速度0.4m/S²，垂直加速度0.15m/ S²；

• 安装地点无剧烈冲击、无严重污染和化学腐蚀、无导电尘埃及爆炸危险，当不能满足正常使用条件要求时，请与我司协商解决。

>>>产品结构特点

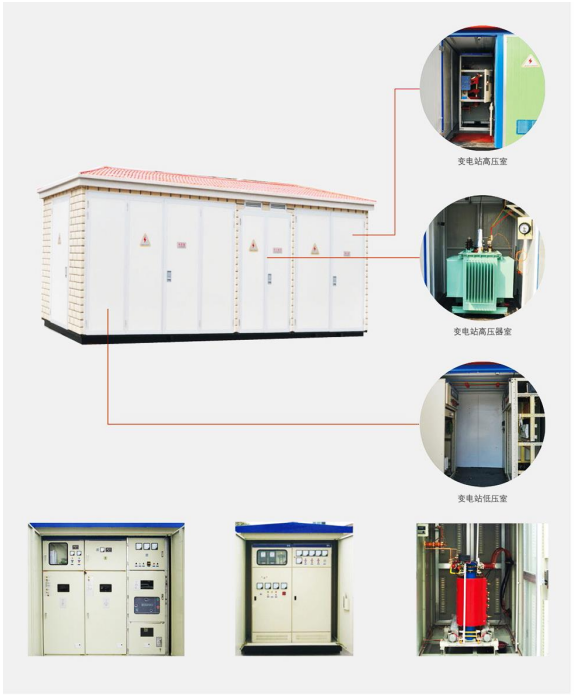

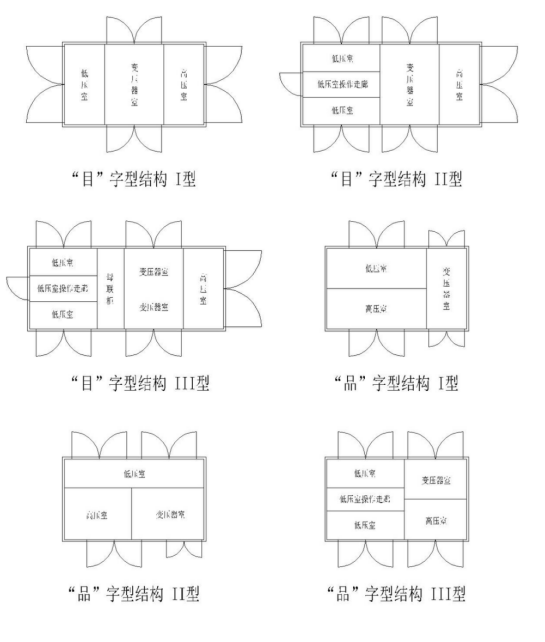

• 本变电站由高压室、变压器室和低压室组成，可布置成目字型或品字形；

• 具有终端，环网或双电源供电方式；

• 可做成单台或者双台变压器的供电方案；

• 可选择油浸变压器和干式变压器；

• 箱体设有足够的自然通风口和隔热措施，可所有电器设备正常运行（如用户需求可采用强制冷却）；

• “五防“功能，操作维护方便，运行；

• 外壳材料（可选）为不锈钢、铝合金、冷轧板、彩钢复合板、非金属或两者的组合，、阻燃、、、防尘、具备长期户外使用条件；

• 体积小、重量轻、外形美观与环境协调；

• 当选用SF6负荷开关柜时，箱变整体尺寸小，适用于小区建设，路灯工程改造；

• 高压环网柜可装配自动化终端（RTU）实现短路及单相接地故障检测，具备“四遥”功能，便于配网自动化升级。

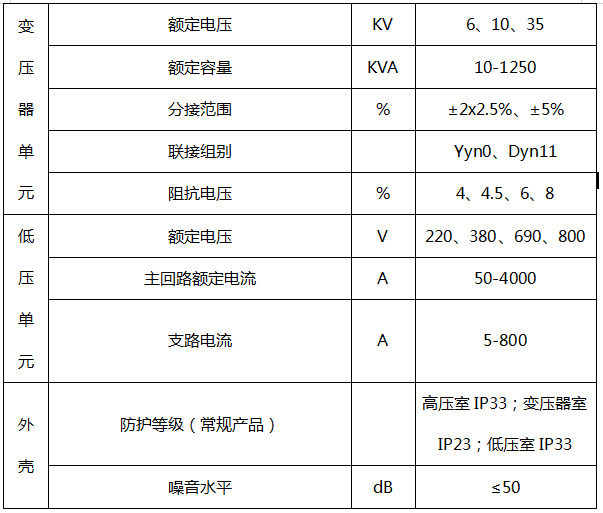

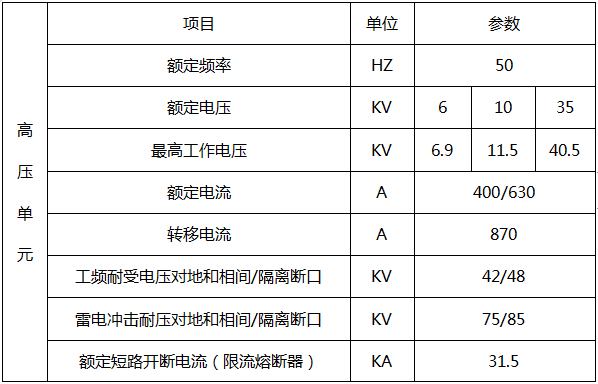

>>>主要参数

>>>产品结构图

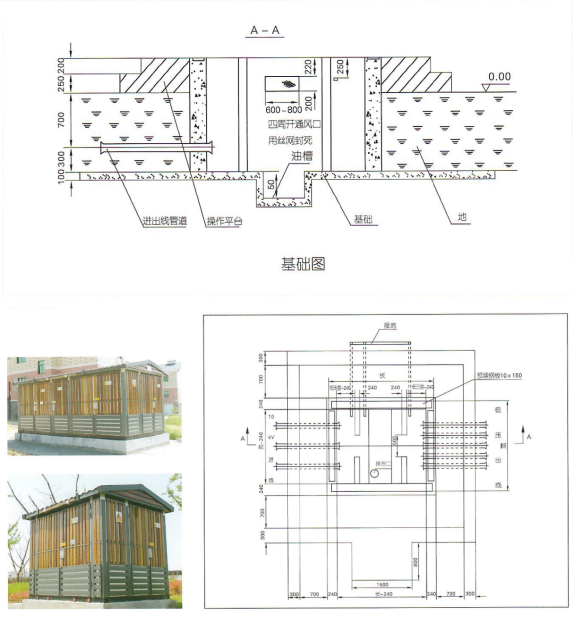

>>>基础

• 地基耐力要求1000pa以上；

• 基础设在地势较高处，四周向外排水，采用200#水泥砂浆砌筑，掺3%剂，底部向油槽略有倾斜（如采用干式变压器则取消油槽）；

• 基础施工应符合JGJ1683《建筑电气设计规程》有关规定；

• 接地干线及接地极的做法按常规做，接地电阻≤4欧姆；

• 下图尺寸为推荐值；

>>>订货须知

用户如订货需提供以下资料：

• 型号、容量、数量、颜色外观储存要求，外壳材料；

• 变压器的型号、性能、联接组别、分接范围和阻抗要求；

• 高低压侧的一次接线方案、元器件型号、规格和要求；

• 变压器油（25#、45#、高燃点油），如选用干式变压器则无需此项；

• 电力智能化管理网或物业管理对箱式变电站的入网配置要求；

• 使用环境要求；
